Si gestionas un centro de distribución o una planta de fabricación, lo sabes: mover cajas de A a B, sin errores y con seguridad, lo es todo. Yo diseño, fabrico e instalo transportadores para cajas en TRANSMISIONES JOCAR, y en esta guía te cuento, con palabras claras, cómo escoger la solución que dispara productividad y reduce costes.
Definición breve orientada a almacenes
Un transportador para cajas es un sistema mecánico (de rodillos o bandas) que desplaza cajas, totes o paquetes entre puestos de trabajo, zonas de picking, buffers o expediciones. Yo los uso cuando hay recorridos repetitivos, necesidad de trazabilidad, picos de caudal o cuando quiero ganar ergonomía y seguridad frente a traslados manuales.
Beneficios clave
- Productividad: más cajas/hora con menos desplazamientos.
- Ergonomía: menos sobreesfuerzos y lesiones.
- Reducción de errores: flujos definidos y sensórica inteligente.
- Seguridad: guardas, E-Stop y cumplimiento normativo.
Tipos de transportadores para cajas

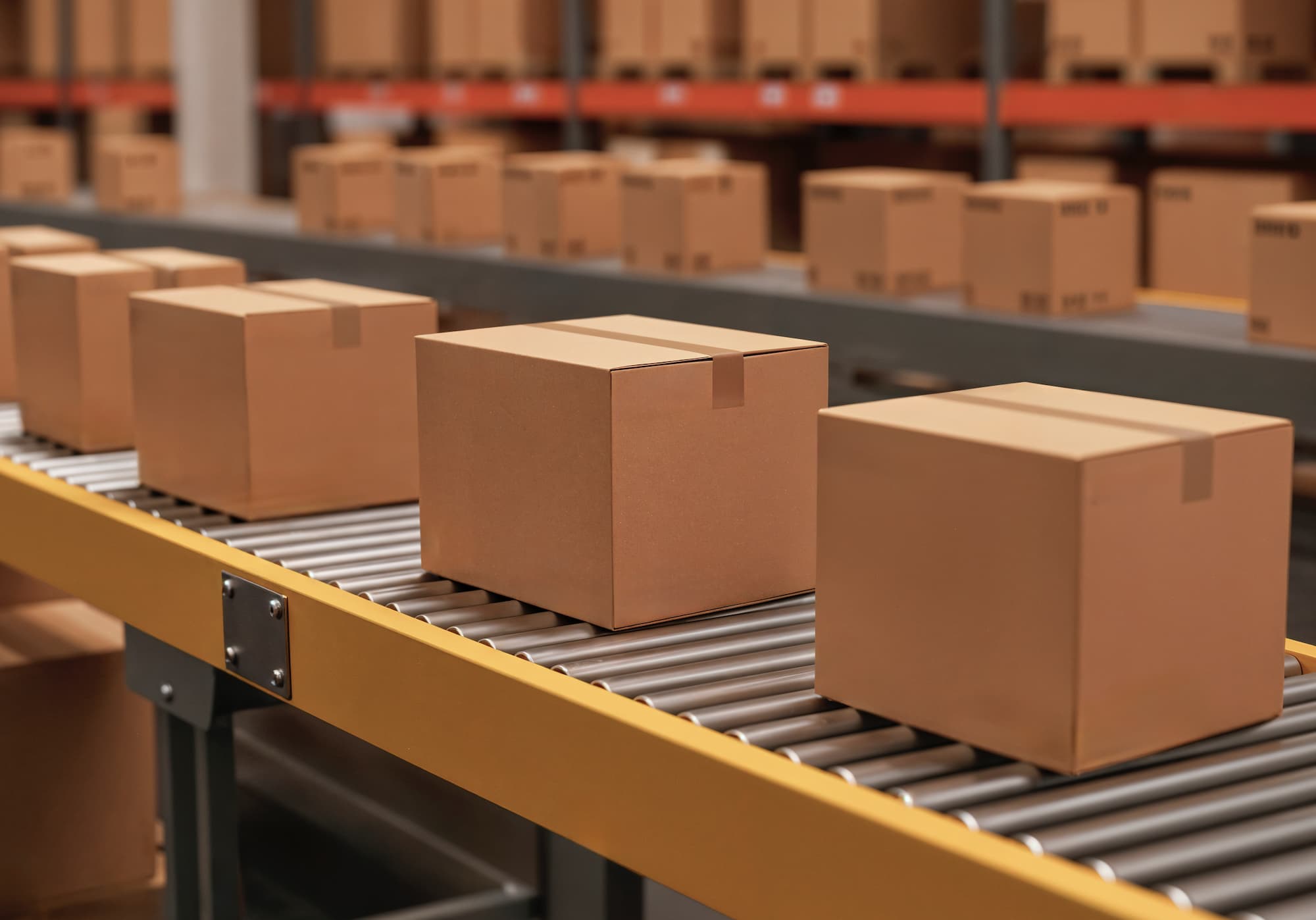

Transportadores de rodillos
- Gravedad: económicos, sin motor. Ideales para rampas suaves, acumulación simple y salidas de picking.
- Motorizados / 24V (MDR): zonas independientes, ahorro energético, acumulación cero presión y control fino por PLC.
Transportadores de banda
- Banda lisa: universales, buen agarre, silenciosos, perfectos para bases irregulares.
- Banda modular: robusta, apta para curvas suaves, ambientes húmedos y limpieza frecuente.
Curvos y cambios de nivel
Curvas (30–180°) para compactar layout y elevadores/descensores para salvar alturas en poco espacio.
Telescópicos
Para carga/descarga de camiones. Yo los uso para reducir tiempos en muelle y mejorar ergonomía.
Clasificadores y desviadores
Sorters, pushers, desviadores angulares o MDR con belts top para rutear por destino, pedido o zona.
Mesas de acumulación y zonas de picking
Buffers con control de colas y áreas de preparación con iluminación y escaneo para minimizar errores.
Cómo elegir el transportador para cajas adecuado
- Dimensiones y peso: largo/ancho/alto, peso y base (cartón, plástico). Bases blandas piden banda; rígidas admiten rodillos.
- Caudal y velocidad: cajas/hora objetivo, nivel de acumulación y picos diarios.
- Layout: longitud, número de curvas, cambios de nivel e integraciones con puestos.
- Seguridad y normativa: cumplimiento EN 619, guardas, E-Stop, niveles de ruido.
- Coste total de propiedad: consumo, mantenimiento, repuestos y escalabilidad.
Cálculos básicos para dimensionar
- Capacidad: Cajas/hora ≈ (Velocidad m/min ÷ Pitch m) × 60. Pitch = largo de caja + separación mínima. Recomiendo 20–45 m/min en picking y 30–60 m/min en transporte.
- Ancho útil: ancho de caja + 50–100 mm. En rodillos, mantén siempre 3 rodillos bajo la caja; paso de rodillo ≤ 1/3 del largo mínimo.
- Pendientes: gravedad 3–6% para cartón/plástico; añade frenos si hay cajas ligeras. En banda, compensa subidas con potencia y tacado.
- Potencia: regla práctica: 2–4 W/kg en cinta horizontal; suma 10–15% por curva y por ambientes exigentes.
Integración con WMS, PLC y clasificación
- Sensórica: fotocélulas, lectores 1D/2D, pesaje dinámico y visión para verificación.
- Control: PLC, bus de campo y zonificación MDR para acumulación inteligente.
- Interfaz WMS/WCS: APIs/OPC-UA para órdenes, estados y trazabilidad en tiempo real.
Costes y precios orientativos en 2025
Los rangos varían por longitud, accesorios y control. A modo orientativo:
- Rodillos gravedad: 120–250 €/m.
- Rodillos motorizados 24V (MDR): 450–900 €/m según zonificación y sensores.
- Banda lisa: 700–1.400 €/m; banda modular: 1.000–1.800 €/m.
- Curvos motorizados: 3.000–8.000 € por unidad.
- Telescópicos: 20.000–60.000 €.
- Clasificadores/sorters: 40.000–250.000 € según caudal y destinos.
Variables que más impactan el coste: caudal requerido, número de curvas, electrónica/sensórica, soportes especiales, inox/higiene, software e integración.
Casos de uso por sector
- E-commerce y paquetería: MDR + sorters + telescópicos para picos y expedición ágil.
- Alimentación/bebidas y pharma: banda modular, inox, controles de calidad y trazabilidad estricta.
- Retail, repuestos y 3PL: rodillos combinados con zonas de picking y buffers de acumulación.
Mantenimiento y seguridad
- Plan preventivo: checklist mensual (tensión de banda, rodillos, alineación, sensores, ruidos anómalos).
- Repuestos críticos: motores MDR, tarjetas, bandas, rodamientos, fotocélulas.
- Formación: operarios formados, protocolos de bloqueo/etiquetado y pruebas de E-Stop.
- Normativa: EN 619, guardas, resguardos en pellizcos, señalización y control de ruido.
FAQ sobre transportadores para cajas
¿Puedo mover cajas de cartón y plástico en el mismo circuito? Sí; ajustando paso de rodillo, sensórica y fricción de banda.
¿Cuánta energía consumen los MDR 24V? Muy baja en acumulación por zonas: sólo consume la zona activa.
¿Qué pasa si cambian las dimensiones de caja? Diseño ancho útil + holgura y zonificación flexible evitan cuellos de botella.
¿Se integran con mi WMS? Sí, mediante PLC y API/OPC-UA para órdenes, tracking y eventos.
